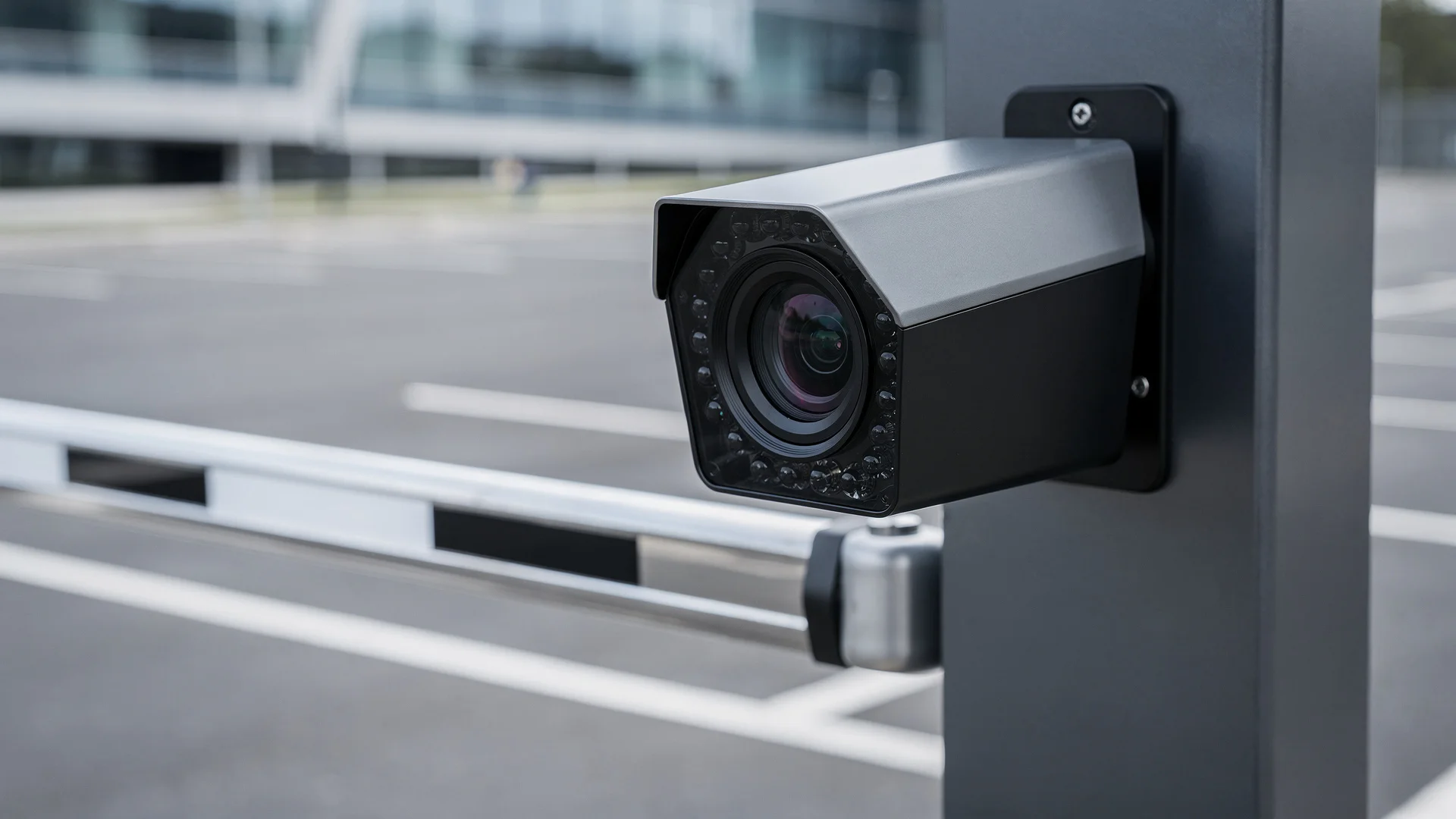

ANPR Einfahrt Ausfahrt Kamera: Zwei-Kamera-Aufbau erklärt

Die Digitalisierung der Parkraumbewirtschaftung hat in Deutschland in den vergangenen Jahren eine fundamentale Wende eingeleitet. Anstelle von klassischen Schrankenanlagen, Papierbelegen und physischen Parkscheiben setzen moderne Betreiber zunehmend auf schrankenlose Systeme, sogenannte Free-Flow-Anlagen. Das technologische Rückgrat dieser modernen Methode ist die anpr einfahrt ausfahrt kamera, die Fahrzeuge bei jeder Passage präzise und vollautomatisch digital erfasst. Doch wie genau wird sichergestellt, dass die erhobenen Daten korrekt verarbeitet werden und kein unschuldiger Parker fälschlicherweise belangt wird? Hier kommt das automatisierte kennzeichen matching parkdauer ins Spiel. In diesem detaillierten Fachbeitrag erfahren Sie, wie der physische und logische Aufbau eines Zwei-Kamera-Systems funktioniert, welche rechtlichen Grundlagen in Deutschland gelten und worauf es bei der technischen Installation ankommt.

Wie das System arbeitet: Prozesse der ANPR Einfahrt Ausfahrt Kamera#

Ein schrankenloses Parkplatzsystem beruht auf dem Prinzip der berührungslosen Erfassung. Sobald ein Fahrzeug die Grenze des Parkplatzgeländes überquert, beginnt die Kette der technischen Verarbeitung. Das Herzstück an jedem Zugangspunkt ist eine spezialisierte anpr einfahrt ausfahrt kamera. Das Kürzel ANPR steht für Automatic Number Plate Recognition (automatische Nummernschilderkennung) und beschreibt die Fähigkeit von Kamerasystemen, Schilder nicht nur zu fotografieren, sondern die darauf abgebildeten Zeichen aktiv auszulesen.

Der Ablauf einer modernen, kamerabasierten Parkraumüberwachung lässt sich in klar definierte, aufeinanderfolgende Phasen unterteilen:

• Aktivierung: Ein Fahrzeug nähert sich der Einfahrt. Ein optischer Bewegungsmelder (virtuelle Schleife im Videobild) oder eine im Boden verlegte Induktionsschleife registriert die Bewegung und aktiviert die Kamera.
• Aufnahme: Die Kamera erfasst in Sekundenbruchteilen eine Reihe hochauflösender Einzelbilder. Wichtig ist hierbei, dass kein permanenter Videostream aufgezeichnet wird, sondern lediglich gezielte Standbilder der Fahrzeugfront oder des Fahrzeughecks erstellt werden.
• OCR-Textextraktion: Eine integrierte Software zur optischen Zeichenerkennung (Optical Character Recognition, OCR) analysiert die Bilder und extrahiert das Kennzeichen als alphanumerische Textkette.
• Zeitstempel-Zuweisung: Das extrahierte Textkennzeichen wird im System mit einem präzisen Zeitstempel (Datum, Stunde, Minute, Sekunde) versehen und verschlüsselt an das Backend übertragen.

Der identische Prozess wiederholt sich, wenn das Fahrzeug die Parkfläche verlässt. Die Ausfahrtskamera nimmt erneut Bilder auf, wandelt diese in Text um und vergibt den Ausfahrts-Zeitstempel. Erst durch diese beiden separaten Datenpunkte wird das System in die Lage versetzt, den Parkvorgang als abgeschlossen zu betrachten.

Physische Detektion und optische Erfassung#

Damit die Bilddaten im ersten Schritt eine ausreichend hohe Qualität aufweisen, muss die Kamera extrem schnell reagieren. Die Erkennung basiert auf hochentwickelten CMOS-Bildsensoren, die in der Lage sind, auch bei schwierigen Lichtverhältnissen scharfe Kontraste abzubilden. Die Detektion erfolgt heute meist über softwarebasierte Bewegungserkennung (Video-Trigger), was die aufwendige Installation von physischen Induktionsschleifen im Asphalt überflüssig macht und die Installationskosten senkt.

Zeichenerkennung und Datenübertragung ins Backend#

Sobald das Bild erfasst wurde, wandelt der OCR-Algorithmus die grafischen Informationen in maschinenlesbaren Text um. Dieser Prozess findet idealerweise direkt auf der Kamera (“Edge Computing”) statt. Dies reduziert das Datenvolumen, das über das Mobilfunknetz oder lokale Netzwerke an den zentralen Server gesendet werden muss, erheblich. Die eigentliche Textdatei, bestehend aus dem Kennzeichen (z. B. “M-AB1234”) und dem Zeitstempel (z. B. “2026-07-09 14:30:15”), wird im Anschluss über eine hochgradig verschlüsselte Verbindung an das Cloud-Backend des Betreibers übermittelt.

Datenabgleich im Detail: Kennzeichen Matching Parkdauer richtig verstehen#

Sobald sowohl Einfahrts- als auch Ausfahrtsdaten im Backend-System vorliegen, beginnt der eigentliche Abgleichprozess. Das kennzeichen matching parkdauer ist der logische Kern der gesamten schrankenlosen Parkraumverwaltung. Ohne diese präzise Zusammenführung zweier zeitlich versetzter Ereignisse wäre eine automatisierte Ermittlung der Parkzeit unmöglich.

Das Backend-System verwaltet eine Datenbank der sogenannten “offenen Parkvorgänge”. Fährt ein Auto ein, wird ein neuer Eintrag in dieser transienten (flüchtigen) Datenbank angelegt. Das Kennzeichen dient dabei als eindeutiger Schlüssel. Das System wartet nun darauf, dass dieses spezifische Kennzeichen an einer der Ausfahrtskameras erfasst wird.

Nachdem das Kennzeichen beim Verlassen der Parkfläche erneut registriert wurde, sucht der Algorithmus nach dem passenden Gegenstück in den offenen Einfahrten. Sobald dieser Match erfolgreich ist, berechnet die Software die exakte Differenz zwischen beiden Zeitstempeln.

Die Logik des transienten Datenabgleichs#

Die Datenbankstruktur ist so konzipiert, dass sie extrem schnell arbeitet. Große Parkflächen mit mehreren Ein- und Ausfahrten erfordern Systeme, die hunderte Abfragen pro Sekunde verarbeiten können. Dabei darf der Abgleich keine spürbare Verzögerung aufweisen, insbesondere wenn das System an eine physische Schranke gekoppelt ist, die sich für autorisierte Fahrzeuge in Echtzeit öffnen soll. Das transiente Protokoll speichert die Daten so lange, bis der logische Kreis geschlossen ist oder eine definierte Maximalzeit überschritten wird.

Das Löschkonzept für konforme Parkvorgänge#

Ein entscheidender Vorteil moderner Matching-Algorithmen ist ihre Konformität mit dem Prinzip der Datenminimierung. Wenn die errechnete Parkdauer innerhalb der erlaubten Höchstparkzeit liegt (beispielsweise bei einem kostenfreien Supermarkt-Parkplatz) oder ein entsprechendes Parkentgelt entrichtet wurde, wird der Datensatz unmittelbar nach dem Matching-Vorgang unwiderruflich gelöscht. Es verbleiben keine Bewegungsprofile oder personenbezogenen Daten im System. Nur im Falle eines Verstoßes werden die Daten für die rechtliche Verfolgung gesichert.

Der technische Zwei-Kamera-ANPR-Aufbau an Ein- und Ausfahrten#

Um eine hohe Erkennungsrate zu gewährleisten, ist die physische Installation der Hardware von herausragender Bedeutung. Ein standardmäßiger zwei kamera anpr aufbau erfordert eine sorgfältige Planung der Geometrie, der Lichtverhältnisse und der Netzwerkumgebung. Fehler bei der Positionierung der Kameras führen unweigerlich zu Lesefehlern, die das nachgelagerte Matching-System belasten und zu fehlerhaften Parkgebührenbescheiden führen können.

Der optimale Aufbau einer ANPR-Kamera an einer Zufahrt stützt sich auf folgende technische Parameter:

• Erfassungswinkel: Der horizontale und vertikale Winkel zwischen der Kameraachse und dem Kennzeichen sollte idealerweise unter 30 Grad liegen. Je steiler der Winkel, desto stärker verzerrt sich das Kennzeichen im Bild, was die OCR-Software vor mathematische Probleme stellt.
• Montagehöhe: Die Kameras werden üblicherweise auf Masten in einer Höhe von 1,5 bis 2,5 Metern montiert. Diese Höhe schützt die Geräte vor Vandalismus und sorgt gleichzeitig dafür, dass der Blickwinkel nicht durch andere, dicht auffahrende Fahrzeuge (Tailgating) blockiert wird.
• Erfassungsdistanz: Je nach verwendetem Objektiv liegt der optimale Erfassungsbereich zwischen 3 und 10 Metern vor der Kamera. In diesem Korridor muss das Kennzeichen scharf und ausreichend groß abgebildet werden.

Anforderungen an Kamerawinkel und Montagehöhe#

Eine fehlerfreie ein ausfahrt erkennung steht und fällt mit der Geometrie der Zufahrt. Bei kurvigen Einfahrten oder engen Gassen muss die Kamera so positioniert werden, dass die Fahrzeuge die Erkennungszone in einer möglichst geraden Linie passieren. Ist dies nicht möglich, kommen Weitwinkelobjektive oder spezielle Schwenk-Neige-Köpfe zum Einsatz, die den Erfassungsbereich dynamisch anpassen.

Infrarot-Technologie und retroreflektierende Kontraste#

Da Parkplätze rund um die Uhr betrieben werden, müssen die Kameras auch bei absoluter Dunkelheit, dichtem Nebel oder Schneefall zuverlässig arbeiten. Zu diesem Zweck nutzen professionelle ANPR-Kameras integrierte Infrarot-Illuminatoren (IR), meist im Wellenlängenbereich von 850 Nanometern. Dieses Licht ist für das menschliche Auge unsichtbar, wodurch eine Blendung der Autofahrer ausgeschlossen ist.

Da deutsche Kfz-Kennzeichen mit einer retroreflektierenden Schicht überzogen sind, wirft das Schild das Infrarotlicht exakt zur Kamera zurück. Auf dem Sensor entsteht dadurch ein extrem kontrastreiches Bild: Der Hintergrund des Schildes erscheint strahlend weiß, während die schwarzen Buchstaben und Zahlen das Licht absorbieren und tiefschwarz dargestellt werden. Dieser maximale Kontrast ermöglicht der OCR-Software eine präzise Textextraktion selbst unter widrigsten Wetterbedingungen.

Herausforderungen für die ANPR Einfahrt Ausfahrt Kamera im Parkalltag#

Obwohl die Technologie hochentwickelt ist, ist der Betrieb im Außenbereich täglichen Störeinflüssen ausgesetzt. Eine professionelle anpr einfahrt ausfahrt kamera muss mit einer Vielzahl von physischen und logischen Herausforderungen umgehen können, um eine hohe Systemstabilität zu gewährleisten.

Umgang mit witterungsbedingten Erkennungsfehlern#

Schnee, Schneematsch, starker Schmutz oder Laub können das Kennzeichen eines Fahrzeugs physisch verdecken. In solchen Fällen stößt die optische Erkennung an ihre physikalischen Grenzen. Hochwertige Kamerasysteme verfügen über interne Diagnose-Tools, die eine dauerhafte Unleserlichkeit an das System melden.

Darüber hinaus kann es vorkommen, dass Anhängerkupplungen, Fahrradträger oder Stoßstangen-Modifikationen das Kennzeichen teilweise abschatten. Moderne OCR-Algorithmen nutzen daher “Fuzzy-Logik” und Mustererkennung, um auch unvollständige Kennzeichen mit einer bestimmten Wahrscheinlichkeit korrekt zu interpretieren.

Das Problem des “Double Dipping” und wie Software es löst#

Eine der größten logischen Herausforderungen im schrankenlosen Parkraummanagement ist der sogenannte “Double-Dipping”-Fehler (auch bekannt als Doppelbesuch-Fehler). Dieser Fehler entsteht durch folgendes Szenario:

1. Ein Fahrzeug fährt morgens auf den Parkplatz ein (Kamera erfasst Einfahrt).
2. Mittags verlässt das Fahrzeug den Parkplatz wieder, doch die Ausfahrtskamera kann das Kennzeichen nicht lesen – beispielsweise weil ein Lkw dicht auffährt und die Sicht blockiert.
3. Nachmittags kehrt dasselbe Fahrzeug zurück (Kamera erfasst die zweite Einfahrt).
4. Abends verlässt das Fahrzeug den Parkplatz endgültig (Kamera erfasst die Ausfahrt).

Ohne intelligente Plausibilitätsprüfungen würde das System nun die erste Einfahrt vom Morgen mit der letzten Ausfahrt vom Abend matchen. Das Ergebnis wäre eine fälschlicherweise berechnete Parkdauer von vielen Stunden, obwohl das Fahrzeug die Fläche zwischendurch verlassen hatte.

Moderne Software-Lösungen lösen dieses Problem durch ausgefeilte Plausibilitäts-Heuristiken. Sie erkennen Anomalien – wie etwa zwei aufeinanderfolgende Einfahrten ohne dazwischenliegende Ausfahrt – und korrigieren diese automatisch, indem sie den unvollständigen ersten Parkvorgang verwerfen oder einer manuellen Prüfung durch das Service-Team zuführen.

Die gepaarte Kennzeichenlesung im Einklang mit der DSGVO#

In Deutschland unterliegt die Erfassung von Kraftfahrzeugkennzeichen strengen gesetzlichen Auflagen. Da ein Kfz-Kennzeichen laut ständiger Rechtsprechung des Bundesverfassungsgerichts und des Europäischen Gerichtshofs als personenbezogenes Datum eingestuft wird (da über eine Halterabfrage beim Kraftfahrt-Bundesamt ein direkter Personenbezug hergestellt werden kann), findet die Datenschutz-Grundverordnung (DSGVO) in vollem Umfang Anwendung. Eine rechtssichere gepaarte kennzeichenlesung muss daher von Anfang an datenschutzkonform konzipiert sein.

Rechtmäßige Interessenabwägung und Vertragsabwicklung#

Die Erfassung und Speicherung der Daten stützt sich im privaten Parkraummanagement in der Regel auf zwei rechtliche Säulen der DSGVO:

• Vertragserfüllung (Art. 6 Abs. 1 lit. b DSGVO): Durch das Befahren des Parkplatzes kommt zwischen dem Fahrer und dem Betreiber ein zivilrechtlicher Einstellvertrag zustande. Die Erfassung des Kennzeichens ist erforderlich, um die vertraglich vereinbarte Parkdauer zu berechnen und das entsprechende Entgelt einzufordern.
• Berechtigtes Interesse (Art. 6 Abs. 1 lit. f DSGVO): Der Betreiber hat ein berechtigtes Interesse daran, seine Parkordnung durchzusetzen, unbefugtes Dauerparken (z. B. durch Fremdparker) zu verhindern und die ihm zustehenden Forderungen bei Vertragsverstößen geltend zu machen.

Um die Vorgaben zur Datenminimierung (Art. 5 Abs. 1 lit. c DSGVO) zu erfüllen, müssen Betreiber, die die parkdauer berechnen, kennzeichenbasiert und vollautomatisch, sicherstellen, dass die Daten von vertragskonformen Parkern unmittelbar nach der Ausfahrt rückstandslos gelöscht werden. Nur bei unbezahltem Parken oder dem Überschreiten der Höchstparkdauer dürfen die Daten für die Halterabfrage gemäß § 39 Abs. 1 des Straßenverkehrsgesetzes (StVG) länger zwischengespeichert werden, um zivilrechtliche Ansprüche durchzusetzen.

Informationspflichten und die Datenschutz-Folgenabschätzung#

Gemäß Artikel 13 der DSGVO sind Parkplatzbetreiber verpflichtet, die Nutzer vor dem Betreten des überwachten Bereichs umfassend über die Datenverarbeitung zu informieren. Dies geschieht in der Praxis über gut sichtbare, standardisierte Hinweisschilder an allen Zufahrten. Diese Schilder müssen zwingend Angaben zum Verantwortlichen, zum Zweck der Verarbeitung, zur Rechtsgrundlage, zur Speicherdauer und zu den Rechten der Betroffenen (Auskunft, Löschung etc.) enthalten.

Da es sich bei der flächendeckenden Kennzeichenerfassung um eine systematische Überwachung öffentlich zugänglicher Bereiche handelt, ist zudem gemäß Artikel 35 der DSGVO in den meisten Fällen eine formelle Datenschutz-Folgenabschätzung (DSFA) erforderlich. In dieser muss der Betreiber die Risiken für die Rechte und Freiheiten der betroffenen Autofahrer analysieren und technische Schutzmaßnahmen (wie verschlüsselte Datenbanken und rollenbasierte Zugriffskonzepte) dokumentieren.

Kosten und Wirtschaftlichkeit: Lohnt sich die schrankenlose Digitalisierung?#

Für Eigentümer und Betreiber von Parkflächen stellt sich neben der technischen Machbarkeit immer auch die Frage nach der wirtschaftlichen Rentabilität. Ein moderner zwei kamera anpr aufbau bietet im Vergleich zu traditionellen Schrankensystemen erhebliche wirtschaftliche Vorteile, die sich direkt in den Betriebskosten niederschlagen.

Anschaffungskosten im Hardware-Vergleich#

Klassische Schrankenanlagen sind mechanisch hochkomplexe Systeme, die in der Anschaffung sehr teuer sind. Eine vollständige Ausstattung für zwei Zufahrten inklusive Schranken, Ticketgebern und Fundamentarbeiten schlägt schnell mit hohen fünfstelligen Beträgen zu Buche. Demgegenüber stehen bei schrankenlosen ANPR-Systemen zwei primäre Hardware-Modelle zur Auswahl:

• Spezial-ANPR-Kameras: Diese Geräte verfügen über integrierte OCR-Prozessoren, Hochleistungs-Infrarot-Blitzgeräte und wetterfeste Gehäuse. Die Kosten für solche High-End-Kameras bewegen sich in einer Spanne von 2.000 bis 3.500 EUR pro Stück.
• Standard-IP-Kameras mit Cloud/Edge-Anbindung: Günstigere Lösungen nutzen herkömmliche ONVIF-kompatible IP-Kameras, die im Preisbereich von 80 bis 200 EUR pro Stück liegen. Die eigentliche Zeichenerkennung läuft hierbei über eine nachgelagerte Software auf einer lokalen Edge-Box oder in einer sicheren Cloud-Umgebung.

Energie- und Instandhaltungskosten im laufenden Betrieb#

Der größte Hebel für die Wirtschaftlichkeit liegt jedoch in den laufenden Betriebskosten. Physische Schrankenanlagen unterliegen einem hohen mechanischen Verschleiß, erfordern regelmäßige Wartungen und sind anfällig für Vandalismus oder Beschädigungen durch Kollisionen. Branchenübliche Zahlen zeigen, dass für die Wartung einer klassischen Schrankenanlage jährliche Kosten von etwa 3.600 EUR anfallen, ergänzt durch unvorhergesehene Reparaturen in Höhe von durchschnittlich 2.400 EUR pro Jahr.

Ein weiterer, oft unterschätzter Faktor ist der Energieverbrauch. Eine klassische Schrankenanlage benötigt im Betrieb inklusive Heizung erhebliche Mengen Strom. Die Leistungsaufnahme einer Schranke liegt im aktiven Betrieb meist zwischen 200 und 500 Watt. Eine moderne ANPR-Kamera verbraucht dagegen im Schnitt lediglich 24 Watt. Bei den aktuellen Strompreisen in Deutschland führt dieser minimale Energiebedarf zu einer Reduktion der jährlichen Energiekosten um fast 90 Prozent im direkten Vergleich.

Zusätzlich entfallen bei reinen ANPR-Systemen die Kosten für Verbrauchsmaterialien wie Papier-Tickets sowie die Wartungsintensität von Münzprüfern oder Ticket-Einzugsmechanismen. Da der Bezahlvorgang digital über mobile Parking-Apps (“bekannte Parking-Apps”) oder per EC- und Kreditkarte am Automaten erfolgt, reduziert sich auch der logistische Aufwand für die Bargeld-Entleerung und -Sicherung auf ein Minimum.

Häufig gestellte Fragen (FAQ)#

Wie funktioniert das Kennzeichen-Matching bei der Ein- und Ausfahrt?#

Das System erfasst das Kennzeichen bei der Einfahrt als Textcode mit einem Zeitstempel. Bei der Ausfahrt wird das Kennzeichen erneut gescannt und ein zweiter Zeitstempel vergeben. Das Backend-System sucht nach dem identischen Textcode in der Datenbank der offenen Vorgänge, führt die beiden Datensätze zusammen und berechnet daraus die exakte Parkdauer.

Ist die automatische Kennzeichenerfassung in Deutschland DSGVO-konform?#

Ja, der Betrieb ist absolut datenschutzkonform möglich, sofern die rechtlichen Rahmenbedingungen eingehalten werden. Dazu gehören transparente Informationsschilder nach Art. 13 DSGVO an den Zufahrten, eine dokumentierte Interessenabwägung nach Art. 6 Abs. 1 lit. f DSGVO sowie die unverzügliche Löschung der Daten von regelkonformen Parkern direkt nach der Ausfahrt.

Was passiert bei einem unleserlichen Kennzeichen?#

Sollte ein Kennzeichen durch extremen Schmutz, Schnee oder mechanische Verdeckung unleserlich sein, kann der OCR-Algorithmus das Kennzeichen nicht fehlerfrei extrahieren. In solchen Fällen wird der Parkvorgang entweder durch Plausibilitätsprüfungen im System korrigiert oder das Fahrzeug wird vom System nicht erfasst. Eine automatische Nachverfolgung ist bei physisch unlesbaren Schildern zivilrechtlich nicht möglich.

Was versteht man unter dem sogenannten “Double-Dipping”-Fehler?#

Dieser Fehler tritt auf, wenn ein Fahrzeug eine Parkfläche am selben Tag mehrfach nutzt, das System jedoch eine Ausfahrt oder eine Einfahrt dazwischen nicht korrekt erfasst. Ohne Kontroll-Heuristik verknüpft das System die allererste Einfahrt mit der allerletzten Ausfahrt und berechnet fälschlicherweise einen durchgehenden, extrem langen Parkvorgang. Moderne Software erkennt solche unlogischen Abfolgen und filtert sie automatisch heraus.

Benötigt jedes schrankenlose Parksystem zwingend zwei Kameras?#

Für die exakte Berechnung der Parkdauer ist die Erfassung an jedem Ein- und Ausfahrtspunkt zwingend erforderlich. Bei einfachen Parkplätzen mit nur einer kombinierten Zufahrts- und Abfahrtsstraße kann eine einzige, bidirektionale Kamera ausreichen, die beide Fahrtrichtungen abdeckt. Bei getrennten Wegen oder mehreren Fahrspuren ist ein dedizierter Zwei-Kamera-Aufbau jedoch der technische Standard.

Welche Kosten entstehen beim Aufbau eines Zwei-Kamera-ANPR-Systems?#

Die Kosten hängen stark von der gewählten Hardware ab. Während die Nutzung von Standard-IP-Kameras mit Cloud-Software-Anbindung bereits für etwa 80 bis 200 EUR pro Kamera realisierbar ist, kosten spezialisierte Hochleistungs-ANPR-Kameras mit Edge-OCR-Prozessoren zwischen 2.000 und 3.500 EUR pro Stück. Hinzu kommen Ausgaben für die Installation, die DSGVO-konforme Beschilderung und die Systemintegration.
