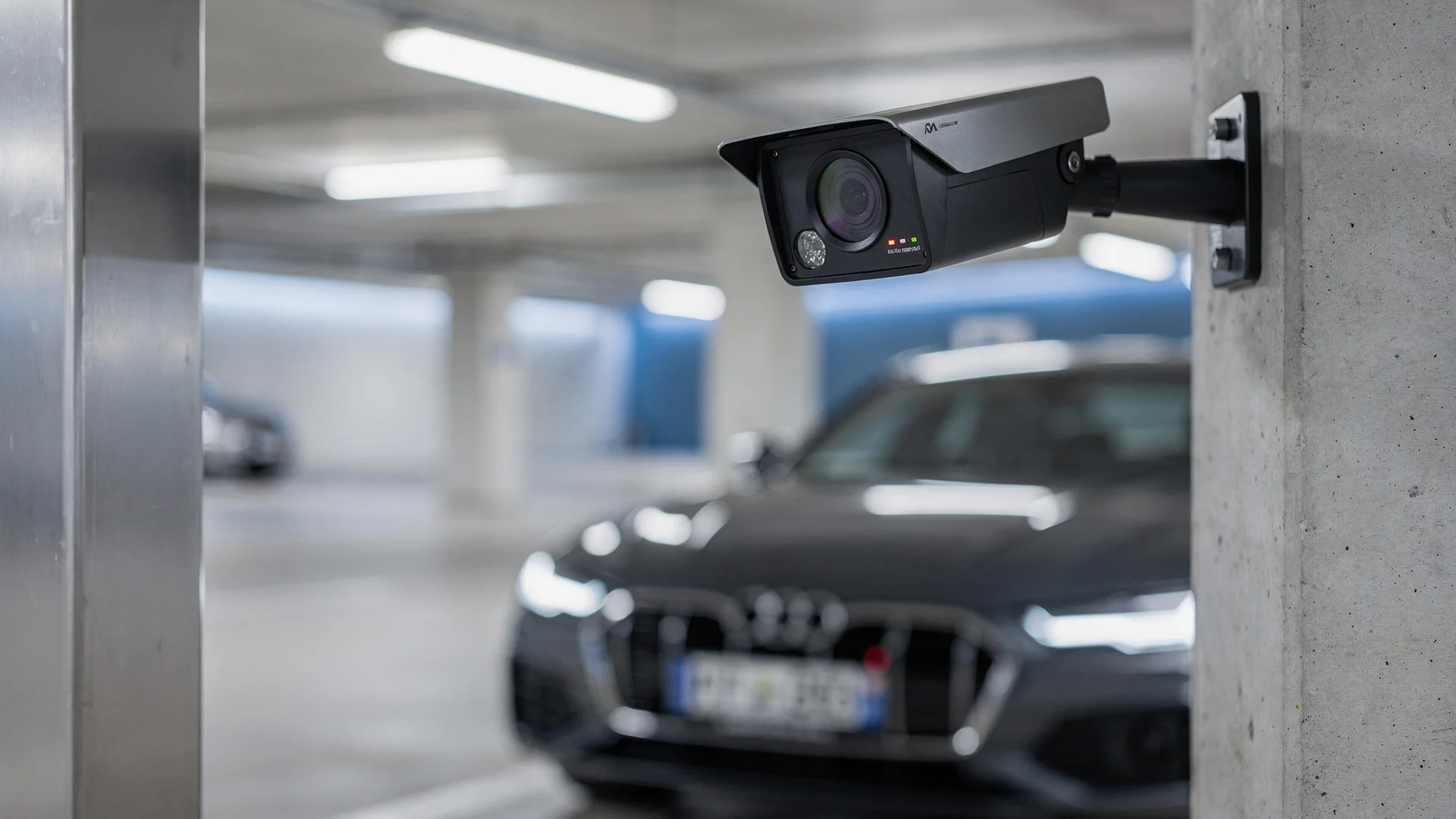

ANPR nachrüsten bestehende Kamera: Der Praxis-Leitfaden

Die Digitalisierung von Parkflächen und die Einführung einer automatischen Kennzeichenerkennung (Automatic Number Plate Recognition, kurz ANPR) stehen bei vielen Immobilienverwaltern, Gewerbebetrieben, Hotelbetreibern und Supermärkten weit oben auf der Agenda. Ein ticketloses, schrankenfreies Parkraummanagement erhöht den Komfort für Kunden und minimiert den Verwaltungsaufwand erheblich. Oft schrecken Betreiber jedoch vor den vermeintlich hohen Investitionskosten zurück, die mit der Anschaffung einer völlig neuen Systemhardware verbunden sind.

Häufig ist die Lösung viel einfacher und deutlich kostengünstiger als gedacht. Auf vielen Betriebsgeländen sind bereits moderne Kameras zur Videoüberwachung installiert. Es ist nicht zwingend notwendig, diese funktionstüchtige Infrastruktur zu ersetzen. Stattdessen können Sie eine effiziente ANPR-Lösung aufsetzen, indem Sie die Software-Erweiterung für das anpr nachrüsten bestehende kamera nutzen. Über standardisierte Protokolle und intelligente Videoanalyse lässt sich das vorhandene Videosignal im Handumdrehen für die automatisierte Zufahrtskontrolle und Parkzeitkontrolle nutzbar machen. Dieser Leitfaden zeigt Ihnen detailliert, wie der Retrofit-Prozess funktioniert, welche technischen Voraussetzungen erfüllt sein müssen und wie Sie das System absolut rechtssicher betreiben.

ANPR nachrüsten bestehende Kamera: Einsparpotenziale im Detail#

Die Entscheidung, eine bereits vorhandene Kamera-Infrastruktur für die Kennzeichenerkennung zu nutzen, bietet in erster Linie einen spürbaren wirtschaftlichen Vorteil. Wer sich auf dem Markt nach dedizierten, spezialisierten ANPR-Kameras umhört, stellt schnell fest, dass diese Geräte (z. B. von Hikvision, Axis oder Bosch) erhebliche Investitionen erfordern. Die Anschaffungspreise für eine einzige Spezialkamera mit integrierter Lese-Software bewegen sich laut aktueller Marktlage in der Regel im Bereich zwischen 2.000 Euro und über 3.500 Euro. Bei einem Parkplatz mit mehreren Ein- und Ausfahrten summieren sich die reinen Hardware-Kosten somit schnell auf einen fünfstelligen Betrag.

Im Gegensatz dazu stehen herkömmliche, qualitativ hochwertige IP-Überwachungskameras, die als Standard-ONVIF-Modelle im Handel bereits für einen Bruchteil dieses Preises – oft zwischen 80 Euro und 200 Euro – erhältlich sind oder sich eben bereits im aktiven Dienst auf dem Gelände befinden. Der finanzielle Hebel beim Nachrüsten ist somit enorm. Da die physische Installation der Kameras, die Ausrichtung der Masten und die Verlegung der Netzwerkkabel bereits abgeschlossen sind, entfallen diese kostenintensiven Posten beim Retrofit-Ansatz vollständig. Es müssen keine zusätzlichen Gräben gezogen oder Asphaltflächen aufgerissen werden, was nicht nur das Budget schont, sondern auch den laufenden Betrieb auf der Parkfläche komplett ungestört lässt.

Ein oft unterschätzter Aspekt ist zudem die ökologische Nachhaltigkeit. Die Weiternutzung von elektronischen Geräten, die technisch einwandfrei funktionieren, ist ein aktiver Beitrag zur Ressourcenschonung und vermeidet unnötigen Elektronikschrott. Ein moderner anpr retrofit cctv-Ansatz beweist, dass sich technologischer Fortschritt und ökonomische Vernunft ideal ergänzen lassen. Durch die reine Software-Integration sinken die Einstiegshürden für ein automatisiertes Parkraummanagement spürbar, sodass sich die Investition in das Gesamtsystem in einem deutlich kürzeren Zeitraum amortisieren kann.

Technische Parameter: Vorhandene Kamera für Kennzeichenerkennung optimieren#

Damit eine vorhandene kamera kennzeichenerkennung fehlerfrei und mit einer hohen Zuverlässigkeit ausführen kann, müssen die technischen Parameter der Hardware und die Software-Einstellungen exakt aufeinander abgestimmt sein. Die optische Zeichenerkennung (OCR) benötigt ein scharfes, kontrastreiches Bild des Kennzeichens, um die Buchstaben und Zahlen korrekt in einen digitalen Datensatz umzuwandeln.

• Bildauflösung und Pixelanzahl: Die Kamera muss eine ausreichende Pixeldichte auf dem Nummernschild liefern. Gängige Herstellervorgaben (z. B. von AxxonSoft, Mobotix oder Hikvision) fordern meist, dass das Kennzeichen im Videobild eine Schrifthöhe von mindestens 20 bis 30 Pixeln aufweisen muss. Die gesamte Breite des Kennzeichens sollte im digitalen Bild als idealer Richtwert zwischen 100 und 200 Pixeln liegen. Dies ist bei einer Standardauflösung von 1080p (Full HD) oder höher in der Regel problemlos gegeben, sofern der Abstand zum Fahrzeug nicht zu groß ist.
• Belichtungszeit (Shutter Speed): Standardkameras zur Überwachung sind oft auf eine lange Belichtungszeit eingestellt, um nachts möglichst viel Restlicht einzufangen. Für die Erkennung von Kennzeichen an fahrenden Fahrzeugen führt dies jedoch zu Bewegungsunschärfe. Die Belichtungszeit sollte manuell auf einen festen Wert von circa 1/1000 Sekunde (oder bei höheren Geschwindigkeiten auf 1/2000 Sekunde) eingestellt werden, um das Kennzeichen auch bei Bewegung absolut scharf einzufrieren.
• Bildwiederholungsrate (Frame Rate): Um sicherzustellen, dass das Fahrzeug im optimalen Erkennungsbereich erfasst wird, sollte die Kamera mit mindestens 15 Bildern pro Sekunde (fps) arbeiten. Ideal und für dynamische Prozesse empfohlen sind 25 bis 30 Bilder pro Sekunde.
• Winkel und Positionierung: Der vertikale und horizontale Montagewinkel der Kamera im Verhältnis zum Kennzeichen spielt eine entscheidende Rolle. Gemäß den Best Practices führender Kamerahersteller wie Axis oder Dahua sollte der Gesamtwinkel idealerweise unter 30 Grad liegen, um trapezförmige Verzerrungen der Schriftzeichen zu vermeiden. Ein Winkel von mehr als 45 Grad führt in der Praxis zu einer drastisch sinkenden Erkennungsrate, da die OCR-Algorithmen verzerrte Buchstaben nicht mehr verlässlich verarbeiten können.
• Lichtverhältnisse und Infrarot (IR): Da europäische Autokennzeichen retroreflektierend sind, führt direktes Infrarotlicht von herkömmlichen Kameras bei Nacht oft zu einer Überblendung (dem sogenannten White-Out-Effekt), wodurch das Kennzeichen unlesbar wird. Funktionen wie die automatische Verstärkungsregelung (AGC) und die digitale Rauschunterdrückung (DNR) sollten daher deaktiviert oder sehr präzise manuell kalibriert werden. In vielen Fällen liefert die Deaktivierung des kamerainternen IR-Lichts und die Nutzung eines externen, leicht versetzt montierten Infrarot-Strahlers deutlich bessere Kontraste bei Dunkelheit.

Systemarchitektur: ANPR Software für bestehende Hardware im Vergleich#

Wer eine anpr software bestehende hardware-Kombination implementieren möchte, muss sich für eine passende Systemarchitektur entscheiden. Hierbei stehen sich im Wesentlichen zwei technologische Ansätze gegenüber: die dezentrale, lokale Verarbeitung mittels einer Edge-Box (On-Premise) und die zentrale, internetbasierte Verarbeitung in der Cloud. Beide Konzepte greifen über standardisierte Netzwerkprotokolle wie RTSP (Real-Time Streaming Protocol) oder den ONVIF-Standard auf die vorhandenen Kameras zu, verarbeiten die Daten jedoch an unterschiedlichen Orten.

Lokale Edge-Box-Architektur (On-Premise)#

Bei diesem Ansatz wird ein kompakter, leistungsstarker Industrie-PC oder eine spezielle Edge-Box in das lokale Netzwerk des Parkplatzes wie ein Gateway integriert. Dieses Gerät empfängt die Videoströme der vorhandenen Kameras direkt im lokalen Netz, analysiert die Bilder in Echtzeit mittels lokal installierter KI-Algorithmen und extrahiert die Kennzeichendaten.

Der größte Vorteil dieses Konzepts ist die extrem niedrige Latenzzeit. Da die Daten den Standort für die reine Erkennung nicht verlassen müssen, erfolgt der Erkennungsprozess und die anschließende Schaltung von Relais (beispielsweise zur Schrankenöffnung) in der Regel in weniger als 100 Millisekunden. Zudem ist das System hochgradig ausfallsicher: Fällt die Internetverbindung aus, läuft die Kennzeichenerkennung und die lokale Zufahrtskontrolle ungestört weiter. Auch unter Datenschutzaspekten ist diese Architektur optimal, da keine kontinuierlichen Videoströme über das Internet übertragen werden müssen.

Cloudbasierte ANPR-Verarbeitung#

Bei der Cloud-Architektur senden die vorhandenen IP-Kameras ihre Videoströme verschlüsselt über das Internet direkt an ein externes Rechenzentrum, in dem die Erkennungssoftware als Dienstleistung (Software-as-a-Service, SaaS) betrieben wird.

Dieses Modell besticht durch seine Einfachheit in der Bereitstellung und Wartung. Vor Ort wird außer den Kameras keinerlei zusätzliche Hardware benötigt, was die anfänglichen Hardware-Kosten gegen null sinken lässt. Software-Updates und Systemoptimierungen werden vom Anbieter zentral in der Cloud eingespielt. Allerdings setzt dieser Ansatz eine dauerhaft stabile Internetverbindung mit einer hohen Upload-Bandbreite voraus. Zudem kann es je nach Internetverbindung zu leichten Latenzzeiten kommen, weshalb sich die Cloud-Variante eher für die Parkzeitkontrolle oder rein dokumentarische Zwecke eignet, während für zeitkritische Schrankensteuerungen meist die Edge-Box bevorzugt wird.

Anleitung: Kennzeichenerkennung in Videoüberwachung nachrüsten#

Wenn Sie eine kennzeichenerkennung videoüberwachung nachrüsten möchten, sollten Sie einem strukturierten Prozess folgen, um eine optimale Erkennungsrate von Anfang an zu gewährleisten. Die Implementierung lässt sich in fünf klar definierte Schritte unterteilen.

Schritt 1: Auditierung der bestehenden Videoinfrastruktur#

Bevor Software lizenziert wird, müssen die vorhandenen Kameras technisch geprüft werden. Unterstützen die Geräte die gängigen Netzwerkprotokolle wie RTSP oder den ONVIF-Standard? Ist die Auflösung ausreichend und lässt sich die Kamera mechanisch so ausrichten, dass der Erfassungswinkel zum Fahrzeugkennzeichen passt? Falls ein physisches Hindernis wie ein Baum oder ein Schild die Sicht einschränkt, muss die Kamera gegebenenfalls leicht versetzt werden.

Schritt 2: Netzwerkkonfiguration und Sicherheits-Setup#

Für einen stabilen und sicheren Betrieb sollten alle betroffenen Kameras statische IP-Adressen im lokalen Netzwerk erhalten. Es ist dringend zu empfehlen, die Videoübertragung in einem separaten virtuellen Netzwerk (VLAN) zu isolieren. Dies schützt die sensiblen Videodaten vor unbefugten Zugriffen aus dem restlichen Firmennetzwerk und stellt sicher, dass der Videostream nicht durch anderen Datenverkehr im Netzwerk gestört oder verlangsamt wird.

Schritt 3: Installation und Anbindung der ANPR-Software#

Im Falle einer lokalen Lösung wird nun die Edge-Box im Netzwerk installiert und konfiguriert. Bei einer Cloud-Lösung werden die Kameras über eine verschlüsselte Verbindung mit der Cloud-Plattform des Anbieters gekoppelt. Die Software greift nun auf den Videostrom der Kameras zu. In der Benutzeroberfläche der Software wird dann die sogenannte “Region of Interest” (ROI) definiert. Dies ist der spezifische Bildbereich, in dem Fahrzeuge die Spur passieren und in dem gezielt nach Kennzeichen gesucht werden soll. Dies spart erhebliche Rechenleistung und verhindert Fehlalarme durch Bewegungen im Hintergrund.

Schritt 4: Feinjustierung der Belichtungs- und Fokusparameter#

Über das Web-Interface der Kamera werden nun die Einstellungen für die Kennzeichenerfassung optimiert. Der Autofokus wird deaktiviert und ein fester Fokus auf die vordefinierte Erkennungszone gelegt. Die Belichtungszeit wird fest auf Werte um 1/1000 Sekunde eingestellt. Bei Testfahrten während der Dämmerung und bei Nacht wird zudem geprüft, ob die Infrarot-Ausleuchtung das Kennzeichen lesbar darstellt oder ob es zu Überstrahlungen kommt.

Schritt 5: Integration mit Peripheriegeräten und Drittsystemen#

Nachdem die Erkennungssoftware zuverlässig arbeitet, wird das System mit den gewünschten Anwendungen verknüpft. Dies kann die Anbindung an ein Schrankensystem über IP-Relais sein, um autorisierten Fahrzeugen auf einer Whitelist automatisch Zutritt zu gewähren. Alternativ erfolgt die Schnittstellen-Anbindung (API) an Parkplatz-Abrechnungssysteme, Hotelsoftware oder ERP-Systeme zur automatischen Protokollierung und Steuerung der Parkprozesse.

Kamera aufrüsten für Kennzeichen: Wann lohnt sich der Hardware-Tausch?#

Trotz der enormen Vorteile des softwarebasierten Retrofittings gibt es Situationen, in denen Sie eine kamera aufrüsten kennzeichen-technisch durch einen vollständigen Hardware-Austausch realisieren sollten. Die Grenzen des Nachrüstens sind meist physikalischer oder infrastruktureller Natur.

Ein klarer Grund für den Austausch oder die Neuinstallation ist das Vorhandensein von veralteter Analogtechnik. Wenn auf dem Gelände noch koaxiale CCTV-Kameras ohne Netzwerkanbindung und mit geringer analoger Auflösung im Einsatz sind, ist ein direktes Software-Retrofit technisch unmöglich. Hier müssen die Kameras zwingend durch moderne IP-Kameras ersetzt werden. Auch wenn eine Kamera an einer Position montiert ist, die absolut keinen brauchbaren Winkel zum Kennzeichen zulässt – beispielsweise extrem hoch an einer Hauswand – nützt auch die beste Software nichts. Wenn eine mechanische Neuausrichtung nicht ausreicht, muss eine neue Kamera an einer geeigneteren Position installiert werden.

Ein weiterer technischer Aspekt betrifft die Geschwindigkeit der Fahrzeuge. Herkömmliche Sicherheitskameras nutzen einen sogenannten Rolling Shutter, der das Bild zeilenweise belichtet. Bei Fahrzeuggeschwindigkeiten im niedrigen Bereich (unter 30 km/h), wie sie auf Parkplätzen, in Parkhäusern oder an Zufahrtsschranken üblich sind, führt dies zu keinerlei Problemen bei der Erkennung. Soll das System jedoch auf Zufahrtsstraßen eingesetzt werden, auf denen Fahrzeuge mit Geschwindigkeiten von über 70 km/h fahren, führt der Rolling-Shutter-Effekt zu geometrischen Verzerrungen des Kennzeichens im Bild. In solchen High-Speed-Szenarien ist der Austausch gegen eine professionelle ANPR-Kamera mit einem Global Shutter zwingend erforderlich, da dieser Sensor das gesamte Bild in einem einzigen Moment belichtet und somit absolut verzerrungsfreie Aufnahmen garantiert.

ANPR nachrüsten bestehende Kamera: So gelingt die DSGVO-Konformität#

Da ein Kraftfahrzeugkennzeichen in Deutschland als personenbezogenes Datum im Sinne von Art. 4 Nr. 1 DSGVO eingestuft wird, unterliegt die automatisierte Erfassung und Verarbeitung ausnahmslos den Bestimmungen der Datenschutz-Grundverordnung (DSGVO) und des Bundesdatenschutzgesetzes (BDSG). Wer ein System zum anpr nachrüsten bestehende kamera im gewerblichen Bereich einsetzen möchte, muss daher von Anfang an ein rechtskonformes Datenschutzkonzept implementieren.

Rechtsgrundlagen der Datenverarbeitung#

Für die automatisierte Erfassung der Kennzeichendaten auf privaten Parkflächen kommen primär zwei Rechtsgrundlagen in Betracht:
1. Berechtigtes Interesse nach Art. 6 Abs. 1 lit. f DSGVO: Dies ist die am häufigsten genutzte Grundlage für das Parkraummanagement. Das berechtigte Interesse des Betreibers liegt in der geordneten Bewirtschaftung der Parkflächen, der Verhinderung von Parkplatzmissbrauch durch Falschparker sowie dem Schutz des Eigentums vor unbefugtem Zutritt (Schutz vor verbotener Eigenmacht gemäß § 858 BGB).
2. Vertragserfüllung nach Art. 6 Abs. 1 lit. b DSGVO: Durch das Einfahren auf ein deutlich beschildertes Privatgelände kommt zwischen dem Fahrer und dem Betreiber ein sogenannter konkludenter Nutzungsvertrag zustande. Dies hat der Bundesgerichtshof (BGH) in einem richtungsweisenden Urteil vom 18. Dezember 2019 (Az. XII ZR 13/19) bestätigt. Die temporäre Kennzeichenerfassung ist in diesem Fall zur Kontrolle der Einhaltung der vereinbarten Höchstparkdauer erforderlich.

Speicherfristen und Datenminimierung#

Ein zentraler Grundsatz der DSGVO ist die Speicherbegrenzung. Für reguläre Parker, die sich an die Parkordnung halten und die Parkfläche fristgerecht wieder verlassen, hat sich in Abstimmung mit den Landesdatenschutzbehörden eine maximale Speicherfrist von 48 Stunden als Branchenstandard etabiert. Nach dem ordnungsgemäßen Beenden des Parkvorgangs müssen die Kennzeichendaten sowie die Zeitstempel der Ein- und Ausfahrt vollautomatisch und unwiederbringlich aus dem System gelöscht werden. Nur bei einem dokumentierten Verstoß gegen die Parkordnung dürfen die Daten bis zur zivilrechtlichen Klärung und der Halterabfrage beim Kraftfahrt-Bundesamt gemäß § 39 StVG aufbewahrt werden.

Transparenz und Informationspflichten#

Betreiber sind gesetzlich verpflichtet, Parkplatznutzer bereits vor der Erfassung umfassend zu informieren. Direkt im Einfahrtsbereich des Parkplatzes muss ein gut sichtbares, leicht verständliches Hinweisschild angebracht werden, das den Anforderungen des Artikels 13 DSGVO entspricht. Dieses Schild muss folgende Informationen enthalten:
* Den Namen und die Kontaktdaten des datenschutzrechtlich Verantwortlichen
* Die Kontaktdaten des Datenschutzbeauftragten (sofern eine gesetzliche Benennungspflicht nach Art. 37 DSGVO bzw. § 38 BDSG besteht)
* Die genauen Zwecke der Datenverarbeitung sowie die Rechtsgrundlage
* Die Speicherdauer der Daten
* Einen Hinweis auf die Betroffenenrechte (Auskunft, Löschung, Widerspruch)

Besonderheiten bei Mitarbeiterparkplätzen#

Wird ein ANPR-System auf einem Parkplatz eingesetzt, der auch von Mitarbeitern genutzt wird, gelten die gesetzlichen Bestimmungen des Beschäftigtendatenschutzes. Eine Nutzung der Kennzeichendaten zur Verhaltens- oder Leistungskontrolle der Angestellten (beispielsweise zur Überwachung von Arbeitszeiten oder Pausen) ist unzulässig. Vor der Inbetriebnahme des Systems muss der Betriebsrat gemäß dem gesetzlichen Mitbestimmungsrecht nach § 87 Abs. 1 Nr. 6 BetrVG (Einführung und Anwendung von technischen Einrichtungen zur Überwachung) einbezogen und eine entsprechende Betriebsvereinbarung abgeschlossen werden. Diese Vereinbarung muss technische Schutzmaßnahmen wie das Vier-Augen-Prinzip beim Datenzugriff und automatische Filterregeln festlegen, um eine Zweckentfremdung der Daten konsequent auszuschließen.

Häufig gestellte Fragen (FAQ)#

Kann jede herkömmliche Überwachungskamera für die Kennzeichenerkennung genutzt werden?#

Nicht jede Kamera ist geeignet, aber die meisten modernen IP-Sicherheitskameras erfüllen die technischen Mindestanforderungen. Die Kamera muss zwingend netzwerkfähig sein und einen stabilen RTSP-Videostrom liefern. Zudem sind eine Mindestauflösung von Full HD (1080p), ein flacher Montagewinkel von unter 45 Grad und die Möglichkeit zur manuellen Anpassung der Belichtungszeit und des Fokus erforderlich, um Bewegungsunschärfen zu vermeiden.

Welche Softwarelösungen eignen sich für das ANPR-Retrofitting?#

Für das Nachrüsten stehen lokale Edge-Box-Software und cloudbasierte Lösungen zur Verfügung. Lokale Software läuft auf einem kleinen Server direkt vor Ort, bietet extrem kurze Latenzzeiten und arbeitet auch bei einem Internetausfall zuverlässig weiter. Cloudbasierte Systeme benötigen keine zusätzliche Hardware vor Ort, erfordern jedoch eine permanente und bandbreitenstarke Internetverbindung, um die Videoströme zur Analyse hochzuladen.

Wie hoch sind die Kosten für das Nachrüsten von ANPR auf bestehende Kameras im Vergleich zu einer Neuinstallation?#

Das Nachrüsten bietet erhebliche finanzielle Vorteile. Während spezialisierte ANPR-Kameras in der Anschaffung in der Regel zwischen 2.000 Euro und über 3.500 Euro pro Stück kosten, entfallen diese Hardwarekosten beim Retrofit komplett. Da die Kameras bereits montiert und verkabelt sind, sparen Betreiber zudem die Kosten für Tiefbau und Leitungsverlegung. Es fallen lediglich Lizenzgebühren für die ANPR-Software oder einmalige Kosten für eine Edge-Box an.

Muss das ANPR-System bei Regen, Schnee oder Dunkelheit speziell angepasst werden?#

Ja, schwierige Licht- und Wetterverhältnisse erfordern eine sorgfältige Konfiguration. Da europäische Kennzeichen das Licht stark reflektieren, führt herkömmliches Infrarotlicht nachts oft zur Überbelichtung. Um dies zu verhindern, muss die Belichtungszeit manuell auf circa 1/1000 Sekunde fixiert und Bildverbesserungsprogramme wie die automatische Verstärkungsregelung deaktiviert werden. Gegebenenfalls empfiehlt sich die Installation eines externen Infrarot-Strahlers.

Wie lange dürfen die erfassten Kennzeichendaten auf dem Parkplatz gespeichert werden?#

Für reguläre Parker, bei denen kein Verstoß gegen die Nutzungsbedingungen vorliegt, gilt eine maximale Speicherfrist von 48 Stunden als datenschutzrechtlicher Standard in Deutschland. Nach dem ordnungsgemäßen Verlassen der Parkfläche müssen die Daten vollautomatisch und unwiederbringlich gelöscht werden. Eine längere Speicherung ist nur bei nachgewiesenen Parkverstößen zur Verfolgung zivilrechtlicher Ansprüche zulässig.

Ist eine Beteiligung des Betriebsrats bei der Umrüstung von Mitarbeiterparkplätzen erforderlich?#

Ja, die Beteiligung ist gemäß § 87 Abs. 1 Nr. 6 des Betriebsverfassungsgesetzes (BetrVG) gesetzlich vorgeschrieben, sofern ein Betriebsrat im Unternehmen existiert. Da Kennzeichen personenbezogene Daten darstellen und das System technisch dazu geeignet ist, das Verhalten oder die Leistung von Mitarbeitern zu überwachen, greift hier das zwingende Mitbestimmungsrecht des Betriebsrats. Vor der Inbetriebnahme muss eine Betriebsvereinbarung geschlossen werden, die den Zweck der Datenerfassung strikt auf das Parkraummanagement begrenzt und eine Leistungsüberwachung technisch ausschließt.
